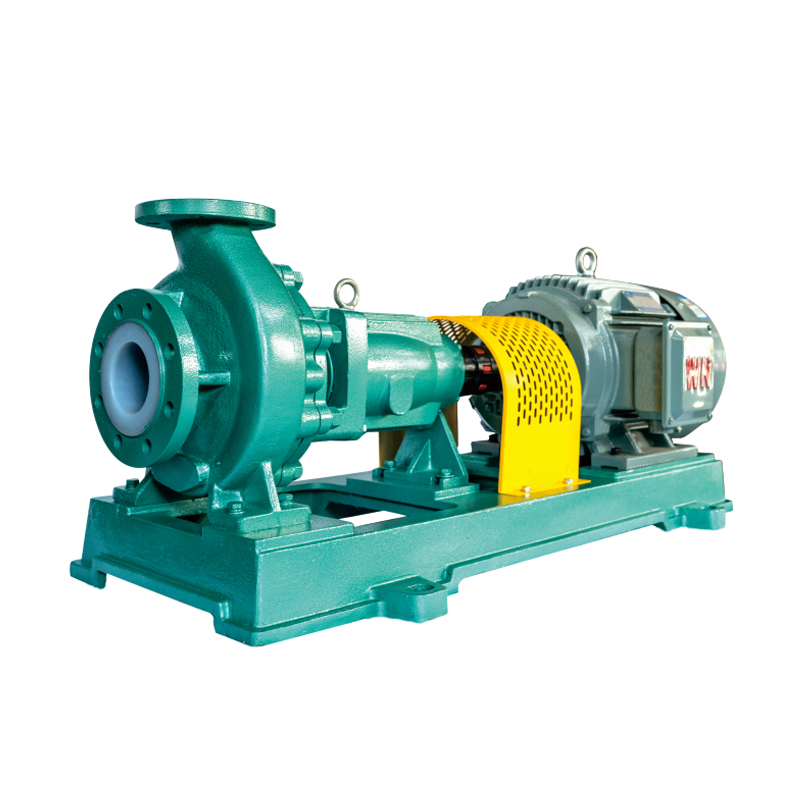

IHF Single Stage Single Sucker Line-in Chemical Centrifugal Pump ซัพพลายเออร์, บริษัทสั่งทำพิเศษ

ปั๊มหอยโข่งเคมีฟลูออโรพลาสติกอัลลอยด์แบบดูดเดี่ยว ซีรีส์ IHF (ปั๊มหอยโข่ง IHF) ได้รับการออกแบบและผลิตตามมาตรฐานสากล โดยผสานรวมเทคโนโลยีปั๊มอโลหะที่ล้ำสมัย ตัวปั๊มสร้างด้วยเปลือกโลหะที่บุด้วยเพอร์ฟลูออโรเอทิลีนโพรพิลีน (F46) ฝาครอบปั๊ม ใบพัด และปลอกเพลามีเม็ดมีดโลหะที่ห่อหุ้มด้วยฟลูออโรเรซิ่นโดยวิธีการเผาผนึกและการกด ซีลเชิงกลสูบลมภายนอกได้รับการออกแบบด้วยวงแหวนที่อยู่นิ่งที่ทำจากอลูมินาเซรามิก 99.9% (หรือซิลิคอนคาร์ไบด์) และวงแหวนหมุนที่ทำจากวัสดุตัวเติม PTFE ช่วยให้มั่นใจได้ถึงความต้านทานการกัดกร่อน การสึกหรอ และประสิทธิภาพการซีลที่เหนือกว่า

ทั้งทางเข้าและทางออกของปั๊มเสริมด้วยเหล็กหล่อเพื่อปรับปรุงความต้านทานแรงดัน ปั๊มหอยโข่ง IHF ได้รับการยกย่องอย่างสูงในการใช้งานจริงในด้านความต้านทานการกัดกร่อนและการสึกหรอที่ยอดเยี่ยม ความทนทานต่ออุณหภูมิสูง ความทนทาน ความแข็งแรงเชิงกลสูง และการทำงานที่ราบรื่น ปั๊มมีโครงสร้างที่ออกแบบอย่างดีซึ่งส่งเสริมการปิดผนึกที่เชื่อถือได้ การบำรุงรักษาง่าย และอายุการใช้งานที่ยาวนาน ทั้งหมดนี้ในขณะเดียวกันก็ลดการหยุดทำงานและลดความเชี่ยวชาญด้านเทคนิคที่จำเป็นสำหรับการบำรุงรักษา

ผลิตตามมาตรฐาน ISO2858 และ HG/T3183 ขนาดส่วนต่อประสานของปั๊มนี้สอดคล้องกับปั๊มเคมีรุ่นอื่นๆ เช่น IH, CZ และอื่นๆ อีกมากมาย ทำให้มั่นใจได้ถึงความเข้ากันได้ ประสิทธิภาพสูง และการสั่นสะเทือนน้อยที่สุด

ปั๊มหอยโข่งซีรีส์ IHF ใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ รวมถึงชีวเภสัชภัณฑ์ ปิโตรเคมี การทำเหมืองแร่โลหะ การพิมพ์และการย้อมสีสิ่งทอ การผลิตกระแสไฟฟ้า การแปรรูปอาหาร การทำกระดาษ การชุบด้วยไฟฟ้า การบำบัดน้ำเสีย การบำบัดก๊าซไอเสีย พลังงานใหม่ และวัสดุใหม่

โดยทั่วไปแล้ว ปั๊มซีรีส์ IHF จะมีซีลเชิงกล WB2 ภายนอกปลายด้านเดียว แหวนซีลเชิงกลซิลิกอนคาร์ไบด์มีน้ำหนักเบาและมีค่าสัมประสิทธิ์การขยายตัวทางความร้อนต่ำ ความแข็งสูง ความแข็งแรงที่อุณหภูมิสูงเป็นเลิศ ความคงตัวของขนาดที่ดีที่อุณหภูมิสูง ความต้านทานการกัดกร่อนที่แข็งแกร่ง โมดูลัสความยืดหยุ่นสูง และอายุการใช้งานที่ยาวนานขึ้น

มีตัวเลือกการปรับแต่งสำหรับปั๊มซีรีส์ IHF และซีลเชิงกลสามารถปรับแต่งให้ตรงตามความต้องการเฉพาะของสภาพการทำงานที่แตกต่างกันได้ สำหรับการจัดการตัวกลางที่มีฤทธิ์กัดกร่อนที่มีการตกผลึกหรืออนุภาคของแข็ง สามารถเลือกซีลเชิงกลแบบปลายคู่ที่มีการชะล้างด้วยน้ำได้

ส่วนประกอบกล่องตลับลูกปืนของปั๊ม IHF ใช้จาระบีหล่อลื่น ป้องกันการรั่วซึมของน้ำมัน การลื่นไถลของตลับลูกปืน อุณหภูมิที่เพิ่มขึ้นมากเกินไป และความเสียหายของตลับลูกปืน

โครงสร้างที่เรียบง่ายของปั๊มซีรีส์ IHF ทำให้การบำรุงรักษาตรงไปตรงมา ลดทักษะทางเทคนิคที่จำเป็นจากเจ้าหน้าที่บำรุงรักษาลงอย่างมาก และทำให้การถอดชิ้นส่วนและการซ่อมแซมง่ายขึ้น

การใช้งาน:
รูปแบบการใช้งาน: ปั๊มหอยโข่ง IHF ถูกนำมาใช้อย่างแพร่หลายในอุตสาหกรรมต่างๆ รวมถึงการปกป้องสิ่งแวดล้อม ปิโตรเลียม เคมีภัณฑ์ อาหาร ชีวเภสัชภัณฑ์ การผลิตกระแสไฟฟ้า โลหะวิทยา การบินและอวกาศ และอื่นๆ เหมาะอย่างยิ่งสำหรับการใช้งานในโรงกลั่น โรงงานเอทิลีน โรงงานแปรรูปก๊าซธรรมชาติ โรงงานเคมี โรงงานยา โรงงานเชื้อเพลิงนิวเคลียร์ โรงไฟฟ้านิวเคลียร์ และภาคอุตสาหกรรมอื่นๆ

การใช้งานผลิตภัณฑ์: ความต้านทานการกัดกร่อนและการสึกหรอของปั๊มแรงเหวี่ยง IHF ได้รับการพิสูจน์แล้วจากการใช้งานจริงอย่างกว้างขวาง แอปพลิเคชันหลักบางส่วน ได้แก่:

การขนส่งสื่อที่มีฤทธิ์กัดกร่อนในการผลิตสารเคมี

การบำบัดน้ำเสียคลอรีนและการเติมกรดในกระบวนการโซดาไฟเมมเบรนไอออน (ใช้กันอย่างแพร่หลายในโรงงานโซดาไฟเมมเบรนไอออนในประเทศ)

การขนส่งอิเล็กโทรไลต์ในการถลุงโลหะที่ไม่ใช่เหล็ก

กระบวนการล้างด้วยกรดในการผลิตรถยนต์

อุตสาหกรรมยา ปิโตรเคมี ไฟฟ้า การชุบด้วยไฟฟ้า การย้อมสี ยาฆ่าแมลง การผลิตกระดาษ อาหาร และสิ่งทอ

การขนส่งระยะยาวของกรดซัลฟิวริกเข้มข้น กรดไฮโดรคลอริก กรดไฮโดรฟลูออริก กรดไนตริก น้ำกัดทอง ด่างแก่ สารออกซิแดนท์อย่างแรง ตัวทำละลายอินทรีย์ สารรีดิวซ์ และตัวกลางที่มีฤทธิ์กัดกร่อนสูงอื่นๆ ที่อุณหภูมิตั้งแต่ -20°C ถึง 150°C โดยไม่มีความเสียหายใดๆ ทำให้เป็นหนึ่งในตัวเลือกยอดนิยมสำหรับผู้ใช้ในอุตสาหกรรมดังกล่าว

วัสดุ:
ตัวเรือนปั๊มผลิตจากเปลือกโลหะที่บุด้วยเพอร์ฟลูออโรเอทิลีนโพรพิลีน (F46, PFA) ในขณะที่ฝาปิดปั๊มและใบพัดทำจากการห่อหุ้มเม็ดมีดโลหะด้วยฟลูออโรเรซิ่นผ่านกระบวนการเผาผนึกและการอัดขึ้นรูป ซีลเชิงกลสูบลมภายนอกขั้นสูงใช้สำหรับเพลา โดยมีวงแหวนที่อยู่นิ่งที่ทำจากอลูมินาเซรามิก (หรือซิลิคอนคาร์ไบด์) และวงแหวนหมุนที่ทำจากวัสดุตัวเติม PTFE ให้ความต้านทานการกัดกร่อนและการเสียดสีที่เหนือกว่า ทางเข้าและทางออกเสริมด้วยเหล็กหล่อ ช่วยเพิ่มความทนทานต่ออุณหภูมิและแรงดันของปั๊มได้อย่างมาก หากจำเป็น การออกแบบที่กำหนดเองและตัวเลือกการผลิตจะพร้อมใช้งานเพื่อให้ตรงตามเงื่อนไขการปฏิบัติงานเฉพาะ

ฟิลด์แอปพลิเคชัน
ยาชีวภาพ ปิโตรเคมี เหมืองแร่ โลหะ การพิมพ์และการย้อมสีสิ่งทอ ไฟฟ้า อาหาร การทำกระดาษ การชุบด้วยไฟฟ้า การบำบัดน้ำเสีย ปล่องควัน
การบำบัดก๊าซ พลังงานใหม่ วัสดุใหม่ และอุตสาหกรรมอื่นๆ

การใช้ปั๊ม
ลำเลียงความเข้มข้นต่างๆ ของกรดซัลฟิวริก กรดไฮโดรคลอริก กรดไนตริก น้ำกัดทอง กรดไฮโดรฟลูออริก ด่างแก่ สารออกซิไดซ์อย่างแรง รีดักแทนท์ และตัวกลางที่มีฤทธิ์กัดกร่อนรุนแรง เช่น คลอรีนไอออน สามารถทนต่อสแตนเลสทุกชนิดเพื่อต้านทานการกัดกร่อนปานกลางแทนโลหะผสมไททาเนียมราคาแพงเงิน

คำแนะนำการออกแบบ
ปั๊มหอยโข่งพลาสติกฟลูออรีนแนวนอนแบบขั้นตอนเดียว IHF เป็นไปตามมาตรฐานสากลและผสมผสานกับการออกแบบและกระบวนการผลิตปั๊มที่ไม่ใช่โลหะ ตัวปั๊มใช้ค่าธรรมเนียมซับเปลือกโลหะ (F46, PFA) ฝาครอบปั๊ม ใบพัด และปลอกเพลาเป็นพลาสติกฟลูออรีนพร้อมเม็ดมีดโลหะที่จ้างหน่วยงานภายนอกในการปราบปรามการเผาผนึกทั้งหมดและกลายเป็น ซีลเพลาที่ติดตั้งอยู่ด้านนอกโดยใช้ซีลเชิงกลแบบสูบลมขั้นสูง เลือกแบบคงที่ 99.9% อลูมินาหรือแหวนซิลิกอนคาร์ไบด์ วงแหวนที่มีวัสดุเติมฟลูออรีนสี่ชนิด ซีลทนต่อการกัดกร่อนได้ดีเยี่ยม การนำเข้าและส่งออกปั๊มใช้การเสริมแรงด้วยเหล็กหล่อ เพื่อเพิ่มแรงกดอ่อนโยนต่อประสิทธิภาพของปั๊ม การใช้งานจริงแสดงให้เห็นว่าปั๊มมีความต้านทานการกัดกร่อน ทนต่อการขัดถู ทนต่ออุณหภูมิสูง ไม่แก่ ความแข็งแรงเชิงกลสูง การทำงานที่ราบรื่น โครงสร้างที่เหมาะสม ขั้นสูง ประสิทธิภาพการปิดผนึกเชื่อถือได้ การบำรุงรักษาแบบถอดแยกชิ้นส่วนได้ง่าย อายุการใช้งานยาวนาน

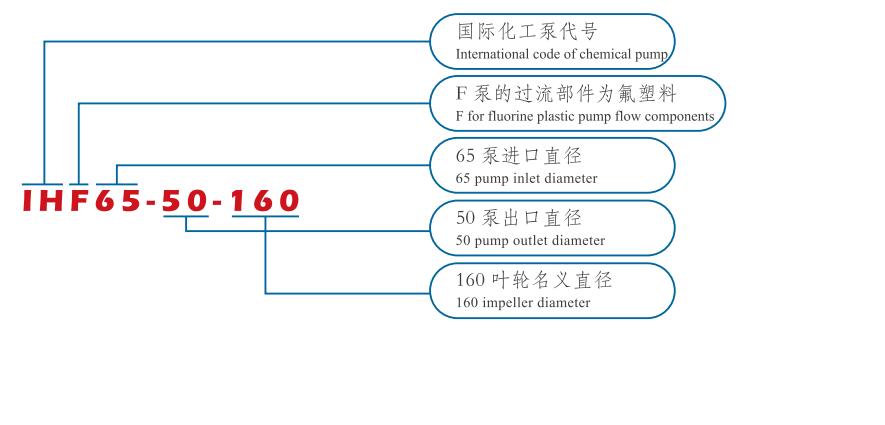

หมายเลขรุ่น	ความสามารถในการไหล (ลบ.ม./ชม.)	หัวปั๊ม (ม.)	กำลังมอเตอร์ (กิโลวัตต์)	ความเร็วในการหมุน (รอบ/นาที)	ประสิทธิภาพ (%)	สพป _ร (ม.)	เส้นผ่านศูนย์กลาง (มม.)
							ทางเข้า	ทางออก
IHF40-25-125	4	23	1.5	2900	32	2.5	40	25
	6	20
	8	18.5
	2	5.5	0.55	1450	28	2.5
	3	5
	4	4.5
IHF40-25-160	4	34	2.2	2900	30	3
	6	32
	8	28
	2	9	0.55	1450	24	3
	3	8
	4	7
IHF40-25-200	4	52	4	2900	26	3
	6	50
	8	48
	2	13.5	0.75	1450	22	3
	3	12.5
	4	12
IHF40-25-250	4	82	7.5	2900	22	4.5	40	25
	6	80
	8	78
	2	20.5	1.5	1450	20	4.5
	3	20
	4	19.5
IHF50-32-125	10	23	2.2	2900	51	3	50	32
	12.5	20
	15	18.5
	5	5.5	0.55	1450	46	3
	6.3	5
	8	4.5
IHF50-32-160	10	34	4	2900	41	3
	12.5	32
	15	28
	5	9	0.55	1450	37	3
	6.3	8
	8	7
IHF50-32-200	8	52	7.5	2900	36	3
	12.5	50
	17	48
	5	13.5	1.1	1450	30	3
	6.3	12.5
	8	12
IHF50-32-250	10	82	15	2900	30	4.5
	12.5	80
	15	78
	5	20.5	1.5	1450	26	4.5
	6.3	20
	8	19.5
IHF65-50-125	15	23	3	2950	58	3.5	65	50
	25	20
	30	18.5
	7.5	5.5	0.55	1450	52	3.5
	12.5	5
	15	4.5

หมายเลขรุ่น	ความสามารถในการไหล (ลบ.ม./ชม.)	หัวปั๊ม (ม.)	กำลังมอเตอร์ (กิโลวัตต์)	ความเร็วในการหมุน (รอบ/นาที)	ประสิทธิภาพ (%)	สพป _ร (ม.)	เส้นผ่านศูนย์กลาง (มม.)
							ทางเข้า	ทางออก
IHF65-50-160	15	34	5.5	2900	50	3.5	65	50
	25	32
	30	28
	7.5	9	1.1	1450	45	3.5
	12.5	8
	15	7
IHF65-40-200	15	52	11	2900	46	3.5		40
	25	50
	30	48
	7.5	13.5	1.5	1450	40	3.5
	12.5	12.5
	15	12
IHF65-40-250	15	82	18.5	2900	43	3.5
	25	80
	30	78
	7.5	20.5	3	1450	39	3.5
	12.5	20
	15	19.5
IHF80-65-125	40	23	7.5	2900	48	4	80	65
	50	20
	60	18.5
	15	5.5	1.1	1450	43	4
	25	5
	30	4.5
IHF80-65-160	40	34	11	2900	61	4
	50	32
	60	28
	15	9	1.5	1450	56	4
	25	8
	30	7
IHF80-50-200	35	52	15	2900	63	4		50
	50	50
	60	48
	15	13.5	2.2	1450	57	4
	25	12.5
	30	12
IHF80-50-250	35	80	30	2900	49	4.5	80	50
	50	78
	60	76
	15	20.5	5.5	1450	46	4.5
	25	20
	30	19.5
IHF80-50-315	40	127	45	2900	42	5
	50	125
	60	120
	15	34	11	1450	35	5
	25	32
	30	30
IHF100-80-125	80	22	15	2900	54	4.5	100	80
	100	20
	120	18.5
	40	5.5	2.2	1450	50	4.5
	50	5
	60	4.5
IHF100-80-160	80	34	18.5	2900	67	4.5
	100	32
	120	28
	40	9	2.2	1450	63	4.5
	50	8
	60	7
IHF100-65-200	80	52	30	2900	70	4.5		65
	100	50
	120	48
	40	13.5	5.5	1450	66	4.5
	50	12.5
	60	12
IHF100-65-250	70	82	45	2900	65	5
	100	80
	120	78
	40	20.5	7.5	1450	62	5
	50	20
	60	19.5

หมายเลขรุ่น	ความสามารถในการไหล (ลบ.ม./ชม.)	หัวปั๊ม (ม.)	กำลังมอเตอร์ (กิโลวัตต์)	ความเร็วในการหมุน (รอบ/นาที)	ประสิทธิภาพ (%)	สพป _ร (ม.)	เส้นผ่านศูนย์กลาง (มม.)
							ทางเข้า	ทางออก
IHF100-65-315	70	127	75	2900	50	5.2	100	65
	100	125
	120	123
	40	34	15	1450	46	5.2
	50	32
	60	30
IHF125-100-160	130	34	30	2900	61	5	125	100
	150	32
	170	28
	65	9	4	1450	56	5
	75	8
	85	7
IHF125-100-200	130	52	45	2900	63	5		100
	150	50
	170	48
	65	13.5	11	1450	55	5
	75	12.5
	85	12
IHF125-100-280	150	102	110	2900	60	6
	200	100
	240	96
	80	27	18.5	1450	56	6
	100	25
	120	23
IHF125-100-315	80	34	18.5	1450	60	5.5
	100	32
	120	30
IHF125-100-400	80	53	30	1450	65	6	125	100
	100	50
	120	48
IHF150-125-250	150	20.5	22	1450	60	5	150	125
	200	20
	240	18
IHF150-125-315	150	34	30	1450	70	5.5	150	125
	200	32
	240	30
IHF150-125-400	150	52	55	1450	65
	200	50
	240	48
IHF200-150-250	250	21	45	1450	58	6	200	150
	400	20
	480	18
IHF200-150-315	250	34	75	1450	60	6
	400	32
	480	30
IHF200-150-400	250	52	90	1450	67	6.5
	400	50
	480	48
IHF250-200-315	400	34	90	1450	75	6.5	250	200
	600	32
	700	28
IHF250-200-400	400	53	132	1450	68	6.5
	600	50
	700	47
IHF300-250-315	800	34	160	1450	80	7	300	250
	950	32
	1100	30
IHF300-250-400	800	53	185	1450	77	7
	980	50
	1100	47
IHF400-350-600	2000	32	355	980	65	6	400	350
IHF550-500-800	3600	36	710	750	65	5	550	500

สภาพการทำงาน

เส้นผ่านศูนย์กลางของปั๊ม	25มม. - 400มม
อุณหภูมิในการทำงาน	- 20°C - 180°C
ช่วงความจุการไหล	1.6ลบ.ม./ชม. - 2600ลบ.ม./ชม
ช่วงหัวปั๊ม	5ม. - 130ม
ช่วงวัสดุ	ซับใน FEP(F46), PFA
มาตรฐานการออกแบบ	GB/T9969、ISO5828
