ปั๊มขับเคลื่อนด้วยแม่เหล็กแบบเรียงราย IMD-FT

บ้าน / สินค้า / ปั๊มไดรฟ์แม่เหล็ก / ปั๊มขับเคลื่อนด้วยแม่เหล็กแบบเรียงราย IMD-FT

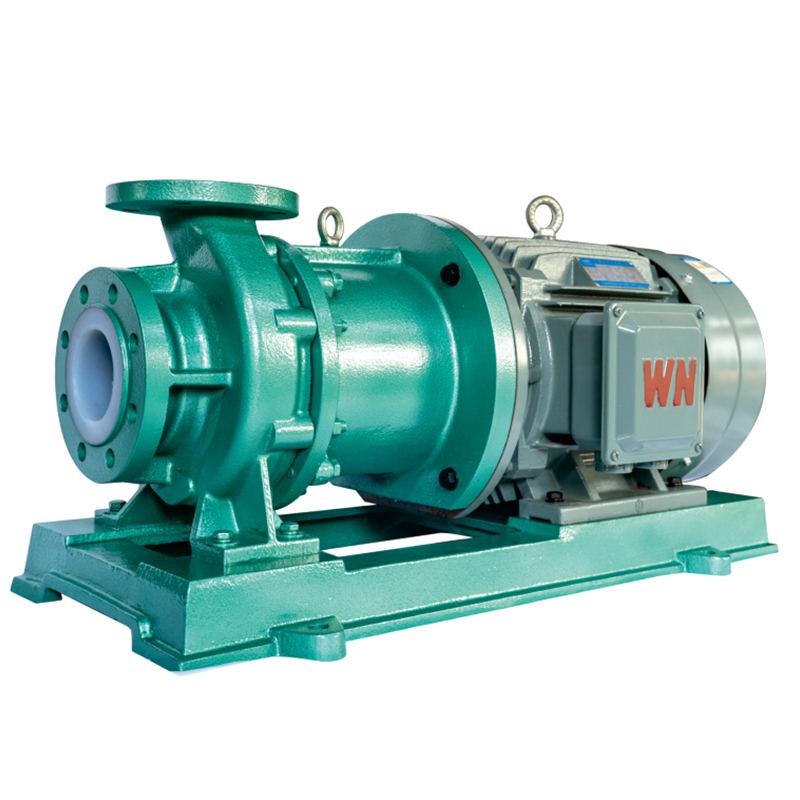

ปั๊มขับเคลื่อนด้วยแม่เหล็กแบบเรียงราย IMD-FT
  • ปั๊มขับเคลื่อนด้วยแม่เหล็กแบบเรียงราย IMD-FT

ปั๊มขับเคลื่อนด้วยแม่เหล็กแบบเรียงราย IMD-FT

ปั๊ม IMD เป็นปั๊มขับเคลื่อนด้วยแม่เหล็กพลาสติกฟลูออรีนกำลังสูงและยกสูง ขนาดการออกแบบและติดตั้งปั๊มเป็นไปตามมาตรฐานสากล ISO ข้อมูลจำเพาะทั้งหมดประกอบด้วยข้อต่อมอเตอร์โดยตรง ซึ่งได้รับการสนับสนุนโดยขายึดระดับกลาง พร้อมด้วยโครงสร้างขนาดกะทัดรัดที่ช่วยให้ถอดแยกชิ้นส่วนได้ง่าย ส่วนประกอบหลักทำจากเหล็กเส้น F46 ให้ความแข็งแรงของตัวปั๊มสูง แม่เหล็กด้านในและด้านนอกทำจากวัสดุแม่เหล็กประสิทธิภาพสูง "นีโอไดเมียมเหล็กโบรอน" และปลอกแยกทำจากวัสดุอโลหะนำเข้า ช่วยลดการสูญเสียกระแสไหลวนของแม่เหล็กได้อย่างมาก ปั๊มนี้สามารถขนส่งสื่อที่มีความเข้มข้นสูงและมีฤทธิ์กัดกร่อนที่มีความหนาแน่นมากกว่า 1.9 ตัน/ลบ.ม.

วิธีการขับเคลื่อนเป็นแบบแม่เหล็กอ้อมและไม่สัมผัส โดยมีการแยกแม่เหล็กด้านในและด้านนอกอย่างสมบูรณ์ผ่านปลอกแยก ช่วยให้มั่นใจได้ว่าห้องปั๊มได้รับการปิดผนึกสนิท ขจัดการรั่วไหลและป้องกันมลภาวะต่อสภาพแวดล้อมการทำงาน เหมาะอย่างยิ่งสำหรับการขนส่งสื่อที่มีความเป็นกรด ด่าง ออกซิเดชัน ไวไฟ ระเบิด เป็นพิษ และระเหยได้สูง ปั๊มแม่เหล็กซีรีส์ IMD พร้อมประสิทธิภาพที่ยอดเยี่ยมและราคาที่เอื้อมถึง ได้กลายเป็นตัวเลือกแรกสำหรับผู้ใช้ที่ใช้ทดแทนปั๊มแม่เหล็กนำเข้าราคาแพงและจัดหาได้ยากในหลายโครงการ

การใช้งาน
ปั๊มแม่เหล็กซีรีส์ IMD ที่มีอัตราการไหล 6-120 ลบ.ม./ชม. และส่วนหัว 15-40 ม. เหมาะสำหรับการขนส่งตัวกลางเคมีที่มีฤทธิ์กัดกร่อนสูง ไวไฟ เป็นพิษ และระเหยง่าย
อุณหภูมิในการทำงาน: -20 ถึง 100°C; ห้ามมิให้ปั๊มทำงานแห้ง

คุณสมบัติการออกแบบ:
1. การออกแบบและหลักการทำงานป้องกันการรั่วไหล
ปั๊มขจัดความจำเป็นในการซีลเพลาโดยใช้ข้อต่อแม่เหล็กสำหรับการขับเคลื่อนทางอ้อม ขจัดปัญหาการรั่วไหล และป้องกันมลภาวะของสภาพแวดล้อมการทำงาน
ชิ้นส่วนการไหลของปั๊มทำจาก "โลหะผสมฟลูออโรเรซิ่น" ช่วยให้สามารถขนส่งกรด ด่าง สารออกซิไดซ์อย่างแรง และตัวกลางที่มีฤทธิ์กัดกร่อนอื่นๆ ที่มีความเข้มข้นได้อย่างต่อเนื่องโดยไม่เกิดความเสียหาย
ชุดขับเคลื่อนใช้ข้อต่อแม่เหล็กถาวรที่ติดตั้งโดยตรงบนเพลามอเตอร์ ห้องปั๊มปิดสนิท และใบพัดหมุนผ่านข้อต่อแม่เหล็ก การออกแบบนี้มีขนาดกะทัดรัด ปลอดภัย และประหยัดพลังงาน
2. โครงสร้างตัวปั๊มที่ทนทาน
แม้ว่าชิ้นส่วนที่สัมผัสกับของเหลวจะทำจากฟลูออโรเรซิ่น แต่ตัวเคสของตัวปั๊มก็ทำจากวัสดุโลหะ ช่วยให้ตัวปั๊มสามารถทนต่อน้ำหนักของท่อและแรงกระแทกทางกล

รับใบเสนอราคา
พ.ศV：ZMD-Lined-in Fluorine Plastic Self-Priming ปั๊มขับเคลื่อนด้วยแม่เหล็ก
ถัดไป：IME-FT ปั๊มแม่เหล็กเรียงรายไปด้วยฟลูออรีน รุ่นที่ 4 ประสิทธิภาพสูงและประหยัดพลังงาน
  • คำอธิบาย
  • ติดต่อเรา

ฟิลด์แอปพลิเคชัน
ยาชีวภาพ ปิโตรเคมี เหมืองแร่ โลหะ การพิมพ์และการย้อมสีสิ่งทอ ไฟฟ้า อาหาร การทำกระดาษ การชุบด้วยไฟฟ้า การบำบัดน้ำเสีย ก๊าซไอเสีย
การบำบัด พลังงานใหม่ วัสดุใหม่ และอุตสาหกรรมอื่นๆ

การใช้ปั๊ม
ใช้ได้กับการขนส่งสารทำความสะอาดที่ระเหยได้และระเบิดได้เป็นพิษและเป็นอันตรายมีคุณค่าและมีฤทธิ์กัดกร่อนสูง เช่นใดๆ. ความเข้มข้นของกรดและด่าง, เกลือ, ตัวทำละลาย, สารออกซิไดซ์ที่แรง ฯลฯ

คำแนะนำการออกแบบ
ปั๊มขับเคลื่อนด้วยแม่เหล็ก IMD-FT Lined-in เป็นผลิตภัณฑ์ปั๊มแม่เหล็กพลาสติกฟลูออรีนเรียงรายใน IMD โดยอิงตามเทคนิคระยะยาวของบริษัท
การสะสมและการอ้างอิงถึงเทคโนโลยีต่างประเทศขั้นสูงและการวิจัยการออกแบบและพัฒนาปั๊มแม่เหล็กประหยัดพลังงานที่มีประสิทธิภาพสูง ปั๊มที่มีรูปลักษณ์และขนาดการติดตั้งเป็นไปตามมาตรฐานสากล ISO สำหรับการออกแบบและการผลิต ข้อกำหนดทั้งหมดสำหรับมอเตอร์มีลักษณะคล้ายการเชื่อมโยงแบบตรง รองรับโดยวงเล็บกลาง ปริมาตรขนาดเล็ก และการถอดแยกชิ้นส่วนที่สะดวก ด้านนอกของปลอกโดยใช้พลาสติกฟลูออรีนกับแม่พิมพ์ทั้งหมด เพิ่มการเสริมความแข็งแกร่งของการขึ้นรูปวัสดุคอมโพสิตที่ไม่ใช่โลหะ เพื่อเพิ่มความต้านทานแรงดันของตัวเว้นระยะ และกำจัดการสูญเสียกระแสไหลวนของแม่เหล็ก ลักษณะการทำงานของปั๊มสำหรับการไหลขนาดเล็ก hm สูง มีความหนาแน่นมากกว่า 1.9 t/m3 ตัวกลางที่มีฤทธิ์กัดกร่อนรุนแรง ประสิทธิภาพที่ยอดเยี่ยมและอัตราส่วนปั๊มแม่เหล็กสูงชุดนี้ได้กลายเป็นสิ่งทดแทนที่นำเข้าปั๊มแม่เหล็กตัวเลือกแรก

ด้วยมอเตอร์รอง n=2900ร/min แรงดันการออกแบบ: 1.6Mpa

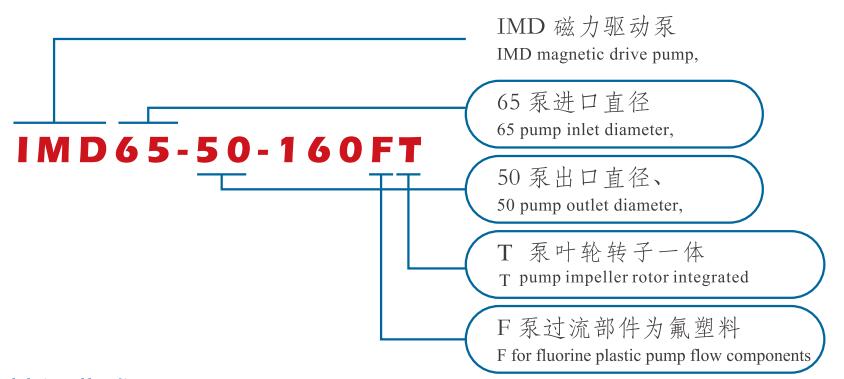

หมายเลขรุ่น ความสามารถในการไหล (ลบ.ม./ชม.) หัวปั๊ม (ม.) ประสิทธิภาพ (%) กำลังมอเตอร์ (กิโลวัตต์) สพป ร (ม.) เส้นผ่านศูนย์กลาง (มม.) ความเร็วในการหมุน
ทางเข้า ทางออก
IMD32-25-160FT 3.2 32 23 2.2 2.5 32 25
IMD40-25-160FT 6.3 32 30 3 2.7 40 25
IMD40-25-200FT 6.3 50 18 7.5 2.7 40 25
IMD40-25-250FT 6.3 80 18 11 3 40 25
IMD50-32-125FT 12.5 20 41 2.2 3 50 32
IMD50-32-160FT 12.5 32 42 4 3 50 32
IMD50-32-200FT 12.5 50 43 7.5 3 50 32
IMD50-32-250FT 12.5 80 31 15 3 50 32
IMD65-50-125FT 25 20 52 4 3.5 65 50
IMD65-50-160FT 25 32 55 7.5 3.5 65 50 2900
IMD65-40-200FT 25 50 45 11 3.5 65 40
IMD65-40-250FT 25 80 32 22 3.8 65 40
IMD80-65-125FT 50 20 55 7.5 4 80 65
IMD80-65-160FT 50 32 65 11 4 80 65
IMD80-50-200FT 50 50 55 18.5 4 80 50
IMD80-50-250FT 50 80 57 30 4.5 80 50
IMD100-80-125FT 100 20 68 11 4.5 100 80
IMD100-80-160FT 100 32 58 18.5 4.5 100 80
IMD100-65-200FT 100 50 63 30 4.5 100 65
IMD100-65-250FT 100 80 52 55 4.5 100 65
IMD125-100-160FT 160 32 58 30 5 125 100
IMD125-100-200FT 160 50 65 45 5.5 125 100


ด้วยมอเตอร์สี่สเตจ n=1450r/min แรงดันการออกแบบ: 1.6Mpa

หมายเลขรุ่น ความสามารถในการไหล (ลบ.ม./ชม.) หัวปั๊ม (ม.) ประสิทธิภาพ (%) กำลังมอเตอร์ (กิโลวัตต์) สพป ร (ม) เส้นผ่านศูนย์กลาง (มม.) ความเร็วในการหมุน
ทางเข้า ทางออก
IMD50-32-125FT 6.3 5 38 0.55 2 50 32
IMD50-32-160FT 6.3 8 39 0.55 2 50 32
IMD50-32-200FT 6.3 12.5 40 1.1 2 50 32
IMD50-32-250FT 6.3 20 27 1.5 2 50 32
IMD65-50-125FT 12.5 5 48 0.55 2 65 50
IMD65-50-160FT 12.5 8 51 1.1 2 65 50
IMD65-40-200FT 12.5 12.5 42 1.5 2 65 40
IMD65-40-250FT 12.5 20 29 3 2 65 40
IMD80-65-125FT 25 5 52 1.1 2.5 80 65
IMD80-65-160FT 25 8 63 1.5 2.5 80 65 1450
IMD80-50-200FT 25 12.5 51 2.2 2.5 80 50
IMD80-50-250FT 25 20 53 5.5 2.5 80 50
IMD100-80-125FT 50 5 65 1.5 2.5 100 80
IMD100-80-160FT 50 8 55 2.2 2.5 100 80
IMD100-65-200FT 50 12.5 59 5.5 2.5 100 65
IMD100-65-250FT 50 20 49 7.5 2.5 100 65
IMD125-100-160FT 100 8 55 5.5 3 125 100
IMD125-100-200FT 100 12.5 62 11 3 125 100
IMD125-100-315FT 100 32 53 22 3 125 100
IMD125-100-400FT 100 50 59 30 3 125 100
IMD150-125-250FT 200 20 43 30 3.2 150 125
IMD150-125-315FT 200 32 58 37 3.2 150 125
IMD150-125-400FT 200 50 60 55 4 150 125
IMD200-150-250FT 400 20 60 45 4 200 150
IMD200-150-315FT 400 32 68 75 4 200 150
IMD200-150-400FT 400 50 63 110 5 200 150

สภาพการทำงาน

เส้นผ่านศูนย์กลางของปั๊ม 32มม. - 300มม
อุณหภูมิในการทำงาน - 20°C - 180°C
ช่วงความจุการไหล 3ลบ.ม./ชม. - 800ลบ.ม./ชม
ช่วงหัวปั๊ม 15ม. - 125ม
ช่วงวัสดุ มีซับใน - ใน FEP(F46), PFA
มาตรฐานการออกแบบ HG/T2730、SH/T3148、API685
