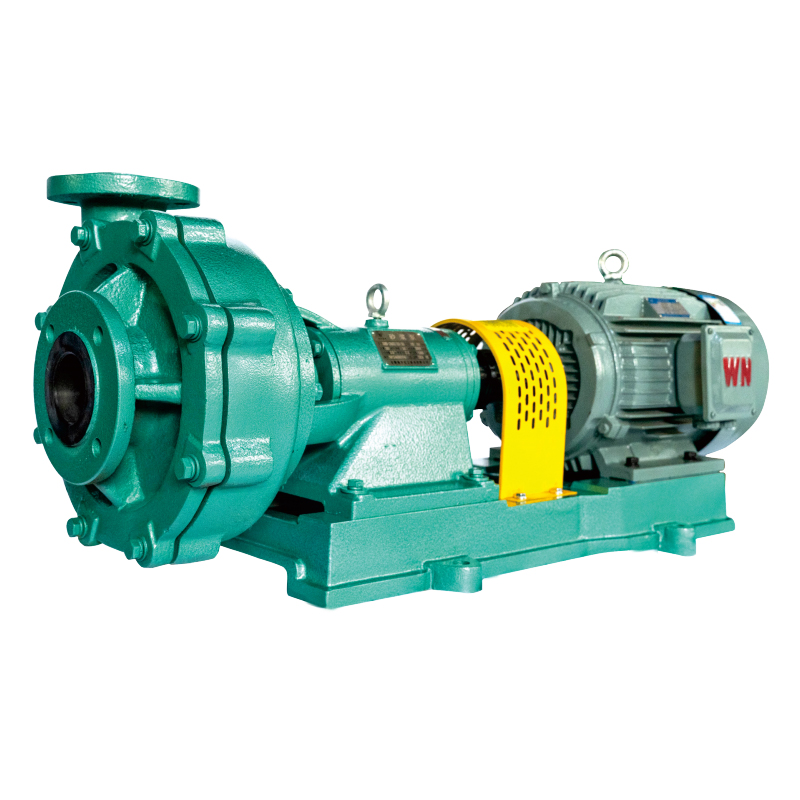

UHB-ZK ปั๊มสารละลายต้านทานกรดด่างป้องกันการสึกหรอ

ปั๊มปูนซีรีส์ UHB-ZK เป็นปั๊มหอยโข่งแบบดูดเดี่ยวขั้นเดียวแบบคานยื่นได้ ผลิตจากโพลีเอทิลีนน้ำหนักโมเลกุลสูงพิเศษที่มีโครงเหล็ก มีความทนทานต่อการกัดกร่อนดีเยี่ยมและทนทานต่อการสึกหรอดีเยี่ยม ปั๊มนี้ได้รับการออกแบบมาเป็นพิเศษสำหรับการขนส่งสื่อที่มีฤทธิ์กัดกร่อนที่มีอนุภาคหรือคริสตัล ใบพัดเป็นแบบกึ่งเปิดซึ่งช่วยเพิ่มความสามารถในการผ่านของช่องทางการไหล ซีลเชิงกลมีสามประเภท: วงแหวนซีลไดนามิกชนิด k พร้อมอุปกรณ์น้ำหล่อเย็นภายนอก และซีลเชิงกลลูกฟูกภายนอก เพื่อให้มั่นใจถึงข้อกำหนดด้านความต้านทานการกัดกร่อนและการสึกหรอ เหมาะสำหรับของเหลวใสและของเหลวข้น ความต้านทานการสึกหรอสูงกว่าเหล็กกล้าคาร์บอนและสเตนเลสถึง 6-7 เท่า ในขณะเดียวกันก็มีคุณสมบัติการหล่อลื่นในตัวโดยมีค่าสัมประสิทธิ์แรงเสียดทานต่ำ เป็นตัวเลือกที่ดีที่สุดในการเปลี่ยนวัสดุโลหะผสมที่ทนทานต่อการสึกหรอราคาแพง

ปั๊มซีรีส์นี้เป็นไปตามมาตรฐาน IS02858 และ GB/T5656 และขนาดส่วนต่อประสานของปั๊มได้รับการออกแบบเพื่อใช้แทนปั๊มเคมี เช่น ZS และ ZG ทำให้มั่นใจได้ถึงความเข้ากันได้ ประสิทธิภาพสูง และการสั่นสะเทือนต่ำ

ปั๊มปูนที่ทนต่อการกัดกร่อนและการสึกหรอซีรีส์ UHB-ZK ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น การกำจัดซัลเฟอร์ไดออกไซด์, การถลุงโลหะที่ไม่ใช่เหล็ก, การทำกระดาษ, การผลิตกรดซัลฟูริกและปุ๋ยฟอสเฟต, อุตสาหกรรมปิโตรเลียมและเคมี, สารเคมีชั้นดี, การผลิตไฟฟ้า, โลหะวิทยา, การบำบัดน้ำ (การกำจัดสิ่งปฏิกูล), การขุด ฯลฯ

ปั๊มปูนซีรีส์ UHB-ZK ผลิตขึ้นโดยใช้กระบวนการขึ้นรูปโพลีเอทิลีนน้ำหนักโมเลกุลสูงพิเศษที่มีโครงเหล็ก ซึ่งให้ความต้านทานการกัดกร่อนที่ดีเยี่ยมและความต้านทานการสึกหรอที่โดดเด่น

โครงสร้างของปั๊มปูนซีรีส์ UHB-ZK ได้รับการออกแบบให้เป็นแบบเปิดด้านหน้าแบบยื่นยื่นออกมา ใบพัดเป็นแบบกึ่งเปิด (ไม่มีฝาครอบด้านหน้า) ซึ่งช่วยเพิ่มความสามารถในการผ่านของช่องทางการไหล ช่วยให้อนุภาคและสิ่งสกปรกในตัวกลางไหลผ่านห้องปั๊มได้อย่างรวดเร็วโดยไม่เกิดการอุดตัน

ปั๊มปูนซีรีส์ UHB-ZK สามารถปรับแต่งได้สูง ซีลเชิงกลใช้แหวนซีลยางฟลูออโรชนิด K พร้อมแจ็คเก็ตน้ำหล่อเย็นภายนอก ประเภทของแมคคานิคอลซีลสามารถเปลี่ยนแปลงได้ ขึ้นอยู่กับความต้องการของลูกค้า เช่น การเลือกใช้แมคคานิคอลซีลลูกฟูกภายนอก

ส่วนประกอบตัวเรือนตลับลูกปืนของปั๊มปูนซีรีส์ UHB-ZK ได้รับการหล่อลื่นด้วยจาระบี เพื่อป้องกันปัญหาต่างๆ เช่น น้ำมันรั่ว ตลับลูกปืนลื่น และอุณหภูมิที่เพิ่มขึ้นมากเกินไป ซึ่งอาจนำไปสู่ความเสียหายของตลับลูกปืน

สามารถติดตั้งตัวป้องกัน dry-run ซึ่งเป็นอุปกรณ์เสริมได้เพื่อป้องกันความเสียหายที่เกิดจากการวิ่งแบบแห้ง

การใช้งาน: อุตสาหกรรมที่เกี่ยวข้อง: การกำจัดซัลเฟอร์ไดออกไซด์จากก๊าซไอเสีย, การถลุงโลหะที่ไม่ใช่เหล็ก, การทำกระดาษ, อุตสาหกรรมกรดซัลฟูริกและปุ๋ยฟอสเฟต, อุตสาหกรรมปิโตรเลียมและเคมี, เคมีภัณฑ์ชั้นดี, การผลิตกระแสไฟฟ้า, โลหะวิทยา, การบำบัดน้ำ (การกำจัดสิ่งปฏิกูล), การทำเหมืองแร่ ฯลฯ

กระบวนการที่เกี่ยวข้อง: ใช้กันอย่างแพร่หลายในกระบวนการที่เกี่ยวข้องกับกรด ด่าง น้ำเค็ม แอมโมเนีย แอลกอฮอล์ คีโตน อีเทอร์ น้ำมัน เครื่องดื่มแอลกอฮอล์ ตัวทำละลายอินทรีย์ ฯลฯ เหมาะอย่างยิ่งสำหรับการขนส่งสื่อที่มีฤทธิ์กัดกร่อนสูงที่มีอนุภาคละเอียด

การใช้ผลิตภัณฑ์: เหมาะสำหรับการขนส่งสารละลายที่มีปริมาณของแข็งสูงถึง 40% ซึ่งมีความเป็นกลางหรือมีฤทธิ์กัดกร่อน มีประสิทธิภาพดีเยี่ยมในอุตสาหกรรมการกำจัดกำมะถัน การแยกไนตริฟิเคชั่น การผลิตปุ๋ย และอุตสาหกรรมการผลิตเกลือ

วัสดุ: เปลือกและฝาครอบด้านหน้าของปั๊มปูนที่ทนต่อการกัดกร่อนและการสึกหรอ UHB-ZK ผลิตขึ้นโดยใช้กระบวนการขึ้นรูปโพลีเอทิลีนน้ำหนักโมเลกุลสูงพิเศษ (UHMW-PE) ที่บุด้วยเหล็ก ส่วนประกอบการไหลของปั๊มทั้งหมดทำจาก UHMW-PE ที่มีโครงเหล็กเช่นกัน UHMW-PE เป็นพลาสติกวิศวกรรมรุ่นใหม่ล่าสุดสำหรับปั๊ม ซึ่งให้ความต้านทานการสึกหรอ ทนต่อแรงกระแทก (โดยเฉพาะอย่างยิ่งทนต่อแรงกระแทกที่อุณหภูมิต่ำ) ต้านทานการคืบคลาน (ต้านทานการแตกร้าวจากความเครียดจากสิ่งแวดล้อม) และต้านทานการกัดกร่อนได้ดีเยี่ยม UHMW-PE มีความต้านทานการสึกหรอ 4 เท่าของ PA66 (Nylon 66) และ PTFE (polytetrafluoroethylene) และ 6-7 เท่าของความต้านทานการสึกหรอของเหล็กกล้าคาร์บอนและสแตนเลส ทนต่อแรงกระแทกได้ดีกว่าพลาสติกวิศวกรรม ABS ถึง 4 เท่า และยังคงความเสถียรแม้ที่อุณหภูมิต่ำถึง -190°C นอกจากนี้ยังมีความต้านทานการกัดกร่อนได้ดีเยี่ยม และสามารถทนต่อสื่อที่มีฤทธิ์กัดกร่อนต่างๆ (กรด ด่าง เกลือ แอมโมเนีย) และตัวทำละลายอินทรีย์ภายในช่วงอุณหภูมิและความเข้มข้นที่กำหนด หลังจากการแช่ในตัวทำละลายอินทรีย์มากกว่า 80 ตัวที่อุณหภูมิห้องถึง 100°C เป็นเวลา 30 วัน ก็ไม่พบปรากฏการณ์ที่ผิดปกติ และคุณสมบัติทางกายภาพยังคงแทบไม่เปลี่ยนแปลง เนื่องจากความเสถียรทางเคมีของ UHMW-PE จึงเหมาะสำหรับใช้ในอุตสาหกรรมอาหารด้วย นอกจากนี้ UHMW-PE ยังมีคุณสมบัติป้องกันการยึดเกาะที่แข็งแกร่ง คล้ายกับ PTFE ทำให้มีประสิทธิภาพสูงในการขนย้ายสื่อที่มีความหนืดสูงกว่า

รับใบเสนอราคา

ฟิลด์แอปพลิเคชัน
วงจรการกำจัดกำมะถัน, อุตสาหกรรมถลุงโลหะที่ไม่ใช่เหล็ก, อุตสาหกรรมกระดาษ, อุตสาหกรรมปุ๋ยกรดฟอสเฟต, อุตสาหกรรมปิโตรเคมี, เคมีภัณฑ์ชั้นดี, พลังงานไฟฟ้า, อุตสาหกรรมโลหะวิทยา, การบำบัดน้ำ (จำหน่าย), การขุด

การใช้ปั๊ม
เหมาะสำหรับการลำเลียงเนื้อหาที่เป็นของแข็งภายใต้สารละลายที่เป็นกลางหรือมีฤทธิ์กัดกร่อน 40% ในการกำจัดซัลเฟอร์ไรเซชัน ปุ๋ยเคมี เกลือ และอุตสาหกรรมอื่นๆ มีประสิทธิภาพที่ดีเยี่ยม

คำสั่งที่ออกแบบมา
UHB-ZK Series Slurry Pump เป็นปั๊มหอยโข่งแบบดูดขั้นตอนเดียวซึ่งออกแบบมาสำหรับลำเลียงของเหลวที่มีอนุภาคที่มีฤทธิ์กัดกร่อนหรือตัวกลางที่ตกผลึก ใบพัดเป็นแบบกึ่งกึ่งเปิด ช่วยเพิ่มช่องทางการไหลผ่านความสามารถ ซีลเพลาแบ่งออกเป็นวงแหวนซีลชนิด K พร้อมด้วยอุปกรณ์ระบบน้ำหล่อเย็นภายนอกและซีลเชิงกลแบบสูบลมภายนอก จะมีข้อกำหนดสองประการในการป้องกันการกัดกร่อนและความต้านทานการสึกหรอไม่เพียงเหมาะสำหรับการถ่ายโอนของเหลวที่สะอาดเท่านั้น แต่ยังสามารถถ่ายโอนของเหลวที่เป็นของเหลวได้อีกด้วย การสึกหรอ - ประสิทธิภาพการต้านทานมากกว่าเหล็กกล้าคาร์บอนและสเตนเลสมากกว่า 6 ถึง 7 เท่า มีฟังก์ชันการหล่อลื่นในตัวโดยมีค่าสัมประสิทธิ์แรงเสียดทานต่ำ ทางที่ดีควรเลือกวัสดุโลหะผสมที่ทนทานต่อการสึกหรอสูงแทน

หมายเลขรุ่น	ความสามารถในการไหล (ลบ.ม./ชม.)	หัวปั๊ม (ม.)	กำลังมอเตอร์ (กิโลวัตต์)	ความเร็วในการหมุน (รอบ/นาที)	ประสิทธิภาพ (%)	สพป _ร (ม.)	เส้นผ่านศูนย์กลาง (มม.)
หมายเลขรุ่น	ความสามารถในการไหล (ลบ.ม./ชม.)	หัวปั๊ม (ม.)	กำลังมอเตอร์ (กิโลวัตต์)	ความเร็วในการหมุน (รอบ/นาที)	ประสิทธิภาพ (%)	สพป _ร (ม.)	ทางเข้า	ทางออก
40UHB - ZK - 10 - 20	5	23	3	2900	20	3	40	32
	10	20			25
	15	18			28
40UHB - ZK - 10 - 30	5	32	4	2900	30	3
	10	30			36
	15	26			30
50UHB - ZK - 20 - 20	15	23	4	2900	30	3	50	40
	20	20			32
	25	18			35
50UHB - ZK - 20 - 30	15	32	5.5	2900	33	3
	20	30			37
	25	28			40
65UHB - ZK - 30 - 20	20	25	5.5	2900	35	3.5	65	50
	30	20			42
	35	18			37
65UHB - ZK - 30 - 30	20	35	7.5	2900	38	3.5
	30	30			42
	40	26			45
65UHB - ZK - 30 - 50	20	55	15	2900	30	3.5
	30	50			35
	40	45			38
65UHB - ZK - 25 - 70	18	78	18.5	2900	35	3.5	65	50
	25	75			43
	35	70			50
80UHB - ZK - 50 - 20	40	23	11	2900	33	4	80	65
	50	20			35
	60	18			30
80UHB - ZK - 50 - 30	50	33	15	2900	35	4
	60	30			42
	80	26			36
80UHB - ZK - 50 - 50	50	50	18.5	2900	42	4
	60	40			36
	80	33			35
80UHB - ZK - 50 - 80	50	83	30	2900	36	4
	60	80			46
	80	70			42
100UHB - ZK - 60 - 35	50	37	18.5	2900	45	4.5	100	80
	60	35			47
	70	32			49
100UHB - ZK - 65 - 50	50	55	22	2900	45	4.5
	60	50			47
	70	45			49
100UHB - ZK - 100 - 20	80	23	18.5	2900	32	4.5
	100	20			32
	120	15			28
100UHB - ZK - 100 - 30	80	35	22	2900	43	4.5
	100	30			44
	140	23			46
100UHB - ZK - 100 - 40	80	45	30	2900	44	4.5
	100	40			42
	137	24			31
100UHB - ZK - 100 - 50	80	58	45	2900	40	4.5
	100	50			42
	120	42			36

หมายเลขรุ่น	ความสามารถในการไหล (ลบ.ม./ชม.)	หัวปั๊ม (ม.)	กำลังมอเตอร์ (กิโลวัตต์)	ความเร็วในการหมุน (รอบ/นาที)	ประสิทธิภาพ (%)	สพป _ร (ม.)	เส้นผ่านศูนย์กลาง (มม.)
หมายเลขรุ่น	ความสามารถในการไหล (ลบ.ม./ชม.)	หัวปั๊ม (ม.)	กำลังมอเตอร์ (กิโลวัตต์)	ความเร็วในการหมุน (รอบ/นาที)	ประสิทธิภาพ (%)	สพป _ร (ม.)	ทางเข้า	ทางออก
100UHB - ZK - 100 - 80	80	82	55	2900	42	4.5	100	80
	100	80			46
	120	60			38
125UHB - ZK - 120 - 20	100	23	22	2900	42	4.5	125	100
	120	20			43
	150	15			35
125UHB - ZK - 120 - 32	100	35	30	2900	42	4.5
	120	32			46
	140	25			38
125UHB - ZK - 120 - 50	100	55	45	2900	40	4.5
	120	50			43
	130	40			36
125UHB - ZK - 120 - 60	100	65	55	2900	42	4.5
	120	60			45
	140	56			48
125UHB - ZK - 140 - 28	100	32	30	2900	40	4.5
	140	28			45
	160	24			36
125UHB - ZK - 140 - 50	120	55	55	2900	46	4.5
	140	50			49
	160	40			42
150UHB - ZK - 200 - 20	150	23	37	1450	34	4.5	150	125
	200	20			36
	240	17			32
150UHB - ZK - 200 - 32	150	40	45	1450	41	5
	200	32			46
	240	24			50
150UHB - ZK - 250 - 20	200	26	37	1450	38	5
	250	20			42
	300	15			45
150UHB - ZK - 250 - 30	200	35	45	1450	45	5
	250	30			46
	300	25			41
200UHB - ZK - 300 - 25	250	28	45	1450	51	5.5	200	150
	300	25			52
	320	20			42
200UHB - ZK - 300 - 38	250	42	75	1450	46	5.5
	300	38			48
	320	32			41
200UHB - ZK - 300 - 70	250	75	132	1450	60	5.5
	300	70			62
	350	65			56
200UHB - ZK - 400 - 20	350	23	55	1450	54	5.5
	400	20			54
	480	16			49
200UHB - ZK - 400 - 32	240	39	90	1450	55	5.5
	400	32			62
	500	25			57
250UHB - ZK - 500 - 32	400	35	90	1450	46	5.5	250	200
	500	32			52
	600	23			43
250UHB - ZK - 600 - 20	500	23	75	1450	46	5.5
	600	20			48
	700	18			43
250UHB - ZK - 600 - 32	500	35	110	1450	50	6
	600	32			52
	700	28			56
250UHB - ZK - 600 - 50	500	53	160	1450	56	6
	600	50			62
	700	40			52
300UHB - ZK - 1,000 - 20	850	23			54		300	250
	1000	20	110	1450	55	7
	1100	16			46
300UHB - ZK - 1,000 - 30	850	35	160	1450	59	7
	1000	30			59
	1100	27			56
300UHB - ZK - 1,000 - 50	850	55	250	1450	59	7	300	250
	1000	50			60
	1100	48			62
300UHB - ZK - 1200 - 20	1000	23	160	1450	63	6.5
	1200	20			63
	1400	16			43
300UHB - ZK - 1200 - 30	1000	32	185	1450	58	6.5
	1200	30			60
	1400	28			61
350UHB - ZK - 1400 - 20	1100	23	132	1450	70	6.5	250	300
	1400	20			71
	1500	16			60
350UHB - ZK - 1400 - 32	1250	35	250	1450	67	7
	1400	32			68
	1600	27			56
350UHB - ZK - 1600 - 20	1400	22	200	1450	53	7
	1600	20			55
	1800	18			48
350UHB - ZK - 1600 - 32	1400	35	250	1450	61	6.5
	1600	32			62
	1800	27			58

สภาพการทำงาน

เส้นผ่านศูนย์กลางของปั๊ม	25 - 350มม
อุณหภูมิในการทำงาน	- 20°C - 80°C
ช่วงความจุการไหล	3ลบ.ม./ชม. - 2000ลบ.ม./ชม
ช่วงหัวปั๊ม	5ม. - 80ม
ช่วงวัสดุ	ซับใน UHMW-PE
มาตรฐานการออกแบบ	GB/T5656
