ฟิลด์แอปพลิเคชัน
ยาชีวภาพ ปิโตรเคมี เหมืองแร่ โลหะ การพิมพ์และการย้อมสีสิ่งทอ ไฟฟ้า อาหาร การทำกระดาษ การชุบด้วยไฟฟ้า การบำบัดน้ำเสีย การบำบัดก๊าซไอเสีย พลังงานใหม่ วัสดุใหม่ และอุตสาหกรรมอื่น ๆ
การใช้ปั๊ม
ใช้ได้กับการขนส่งสารทำความสะอาดที่ระเหยได้และระเบิดได้เป็นพิษและเป็นอันตรายมีคุณค่าและมีฤทธิ์กัดกร่อนสูง เช่น. ความเข้มข้นของกรดและด่าง เกลือ ตัวทำละลาย ตัวออกซิไดซ์ที่แรง ฯลฯ
คำแนะนำการออกแบบ

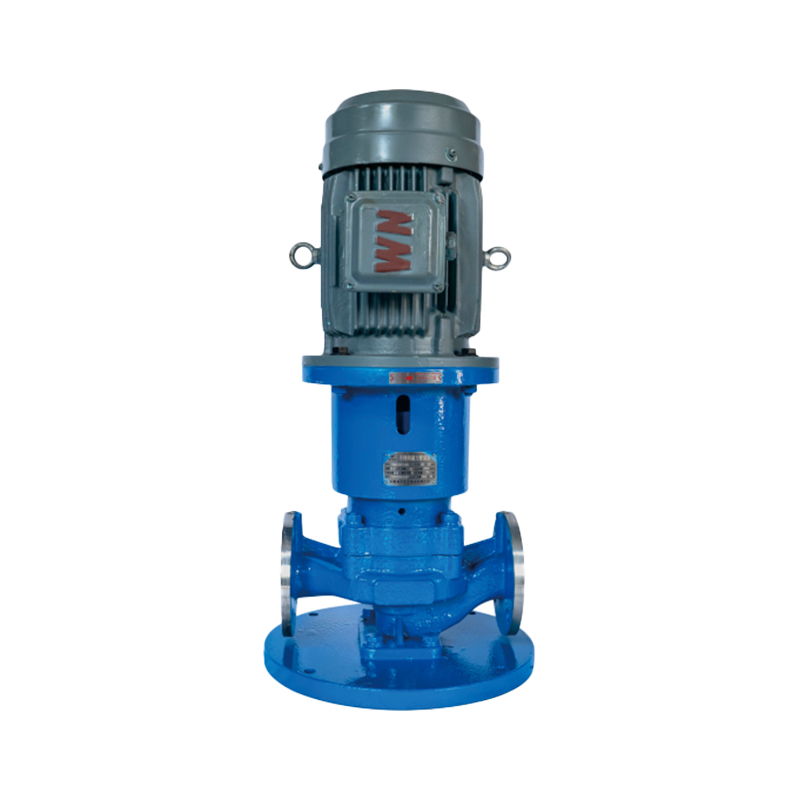

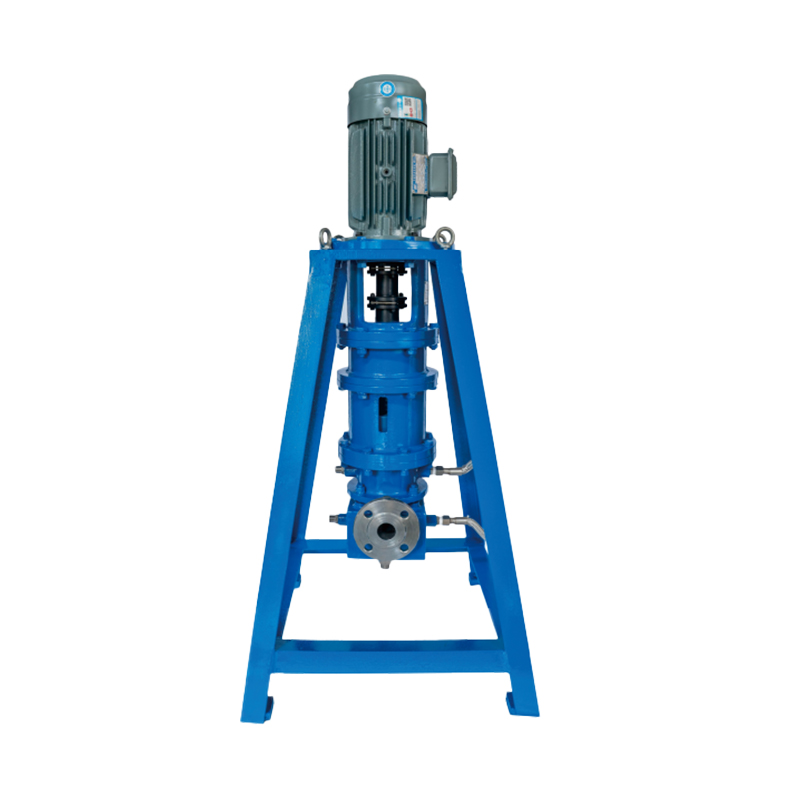

ปั๊มไปป์ไลน์แม่เหล็กแนวตั้ง NQG และ NQG-W (ปั๊มไปป์ไลน์แม่เหล็กฉนวนกันความร้อนแนวตั้ง) เป็นปั๊มแม่เหล็กไร้รอยรั่วใหม่ที่พัฒนาโดย
บริษัทของเราตามความต้องการของผู้ใช้ปัจจุบันและตลาด รวมกับปั๊มแม่เหล็กและปั๊มท่อที่มีอยู่ในตลาด โครงสร้าง
ผสมผสานข้อดีและลักษณะของพื้นที่ขนาดเล็กที่ถูกครอบครองโดยปั๊มแนวตั้ง จึงขจัดปรากฏการณ์ที่หลีกเลี่ยงไม่ได้ของการวิ่ง การเปล่ง การหยด และการรั่วซึมในอุตสาหกรรมปิโตรเคมี และตระหนักถึงการไม่มีการรั่วไหล

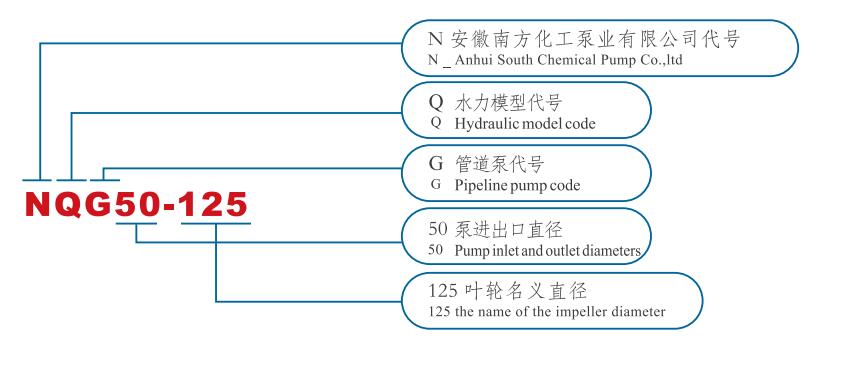

| หมายเลขรุ่น | ความสามารถในการไหล (ม 3 /ชม.) | หัวปั๊ม (ม.) | สพป ร | ประสิทธิภาพ (%) | กำลังเพลาน้ำ | กำลังมอเตอร์ | ความเร็วในการหมุน | DN(มิลลิเมตร) |
| NOG25-160 | 3.2 | 32 | 2.3 | 19 | 1.47 | 2.2 | 2900 | 25 |
| NOG32-125 | 3.2 | 20 | 2.3 | 14 | 1.25 | 1.5 | 2900 | 32 |
| NOG32-160 | 3.2 | 32 | 2.3 | 12 | 2.33 | 3 | 2900 | 32 |
| NOG40-100 | 6.3 | 12.5 | 2.3 | 35 | 0.61 | 1.1 | 2900 | 40 |
| NOG40-125 | 6.3 | 20 | 2.3 | 25 | 1.37 | 2.2 | 2900 | 40 |
| NOG40-160 | 6.3 | 32 | 2.3 | 18 | 3.05 | 4 | 2900 | 40 |
| NOG40-200 | 6.3 | 50 | 2.3 | 13 | 6.6 | 7.5 | 2900 | 40 |
| NOG50-125 | 12.5 | 20 | 2.3 | 26 | 2.62 | 3 | 2900 | 50 |
| NOG50-160 | 12.5 | 32 | 2.3 | 25 | 4.36 | 5.5 | 2900 | 50 |
| NOG50-200 | 12.5 | 50 | 2.3 | 25 | 6.81 | 7.5 | 2900 | 50 |
| NOG65-100 | 25 | 12.5 | 2.5 | 50 | 1.7 | 2.2 | 2900 | 65 |
| NOG65-125 | 25 | 20 | 2.5 | 35 | 3.89 | 5.5 | 2900 | 65 |
| NOG65-160 | 25 | 32 | 2.5 | 37 | 5.89 | 7.5 | 2900 | 65 |
| NOG65-200 | 25 | 50 | 2.5 | 33 | 10.32 | 15 | 2900 | 65 |
| NOG80-125 | 50 | 20 | 3 | 31 | 8.79 | 11 | 2900 | 80 |
| NOG80-160 | 50 | 32 | 3 | 38 | 11.47 | 15 | 2900 | 80 |
| NOG80-200 | 50 | 50 | 3 | 40 | 17.03 | 18.5 | 2900 | 80 |
| NOG100-125 | 100 | 20 | 4.5 | 49 | 11.12 | 15 | 2900 | 100 |
| NOG100-160 | 100 | 32 | 4.5 | 42 | 20.76 | 22 | 2900 | 100 |
| NOG100-200 | 100 | 50 | 4 | 34 | 40.07 | 45 | 2900 | 100 |
| NOG100-250 | 100 | 80 | 4 | 44 | 49.54 | 55 | 2900 | 100 |
| NOG125-160 | 160 | 32 | 4 | 43 | 32.44 | 37 | 2900 | 125 |
| NOG125-200 | 160 | 50 | 4 | 42 | 51.9 | 75 | 2900 | 125 |
| NOG200-315(ลิตร) | 400 | 32 | 4 | 55 | 63.41 | 75 | 1450 | 200 |
สภาพการทำงาน
| เส้นผ่านศูนย์กลางของปั๊ม | 25มม. - 250มม |
| อุณหภูมิในการทำงาน | - 40°C - 350°C |
| ช่วงความจุการไหล | 3ลบ.ม./ชม. - 800ลบ.ม./ชม |
| ช่วงหัวปั๊ม | 12.5ม. - 130ม |
| ช่วงวัสดุ | SS304, SS316, SS316L, SS904 |
| มาตรฐานการออกแบบ | HG/T2730 |
